产品中心

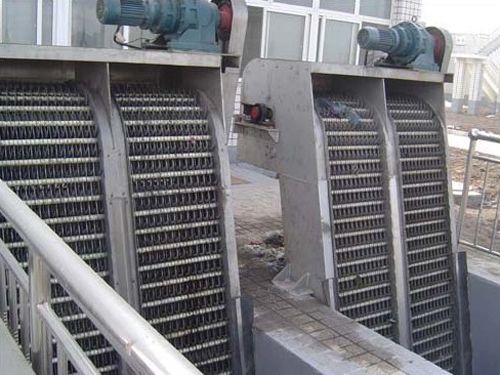

旋转格栅除污机


简介:
   在污水处理前部工序中,拦截、清除较小尺寸固体颗粒物、漂浮物等,使后续处理工序得以顺利进行,是城镇污水、工业污水如纺织、造纸等处理过程中拦污、除渣的关键设备。

工作原理及特点:
  当含有漂浮物或较小尺寸固体颗粒物的污水经过格栅时,漂浮物和大于格栅间隙的颗粒物、纤维等如水草、烟头、木小、木屑、麻丝等废弃物被拦截在耙齿上,通过连续运转的回转式机械格栅从栅井中将截留物提升上来,到达排渣口后,依靠栅渣的自重和具有特殊构造的头部结构,栅渣从排渣口落入栅渣输送设备如皮带机、螺旋输送机、输送小车等运送到栅渣处理设施或场所。

特点:
1)驱动装置采用摆线针轮减速机,带动齿耙回转进行捞渣、除渣,结构紧凑,运行平稳。
 2)整机结构简单、不易堵塞、维修方便、噪音小、功耗低。
3)操作简单,可实现时间、液位差全自动控制,运行方式灵活、方便。
4)具有机械和电气双重过载保护功能。
5) 选材合理,设备表面均作特殊的防腐处理,整机使用寿命长。
  当含有漂浮物或较小尺寸固体颗粒物的污水经过格栅时,漂浮物和大于格栅间隙的颗粒物、纤维等如水草、烟头、木小、木屑、麻丝等废弃物被拦截在耙齿上,通过连续运转的回转式机械格栅从栅井中将截留物提升上来,到达排渣口后,依靠栅渣的自重和具有特殊构造的头部结构,栅渣从排渣口落入栅渣输送设备如皮带机、螺旋输送机、输送小车等运送到栅渣处理设施或场所。

主要技术参数及外型、安装尺寸
1)主要技术参数
名    称
YJXG-300~YJXG-1500
安装角度(°)
60~80
耙齿间隙(mm)
1~20
电机功率(kw)
0.55~3
齿耙运行速度(m/min)
≈2
有效栅宽(mm)
145~1350
设备宽度(mm)
300~1500
设备总高(mm)
H1+H2+1350
排渣高度(mm)
H2(用户选定)
栅前水深(m)
1
过栅流速(m/s)
0.5~1




(t/d)
齿



(mm)
1
1850~22000
3
3700~44000
4
4500~48000
10
5300~54000
20
5500~58000

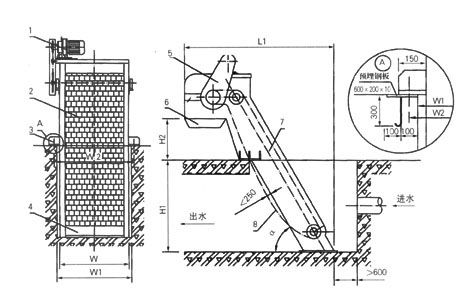

外形及安装尺寸

1、减速电机 2、耙齿 3、地脚螺栓
4、尾部清扫装置 5、传动系统
6、出料口 7、传动链 8、机架

订货须知
1.用户订货时需提供沟宽、沟深、安装角度及耙齿净间隙、使用场所情况,并提供设备安装的平面图和高程图。
2.本设备耙齿材料有ABS、尼龙和不锈钢三种供选择。
3.本设备提供设备控制箱一套,分室内型和户外型两种。
注:特殊要求需在订货合同中注明。
